エアカーテンで作業者を守る
軽量エアダスター

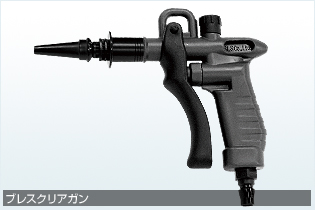

ブレスクリアガンは、世界で初めて、作業者の安全を守るための円錐型エアカーテンを実現した、エアダスターです。
少量の圧縮空気で、強力なダスト用エアを噴射します。 エアブローと同時に発生するエアカーテンで切削屑や切粉が作業者に跳ね返ることを効果的に防ぎ、作業能率と製品精度の向上を実現します。
- 意匠登録
- 登録第1597284号
- 登録第1597285号
主な特長
- 噴射されたエアで跳ね返る切削屑や切粉を、強力なエアカーテンで側方にそらすことができます。
- 小型・軽量ですから女性でも扱いやすくて、疲れにくく、細かな部分の作業も簡単です。
- 樹脂製なので接触しても対象物を傷つけにくいです。
ブレスクリアガンの働き
機能
- ① エアカーテンの角度調整
-
先端ノズル部を「締める」または「緩める」ことで、エアカーテンの角度を変えることができます。(標準状態では締まっています)
始めに止めねじを緩め、徐々にノズルを回してお好みの角度を見つけます。角度が決まったら再度止めねじを締め固定してください。 エアカーテンは根元まで締まった状態では広がっており、徐々に緩めることで鋭角になります。（下記図参照）
締まっている時のエアカーテン（標準状態）
緩めた時のエアカーテン
- ② エア流量調節ダイヤル
-
手元のダイヤルを回すことによって、エア流量を5段階の目印を基準に調節可能です。⇒ 40〜330ℓ/min (0.5MPa時)
使用環境、目的に合わせた適切な風量で作業を快適にします。

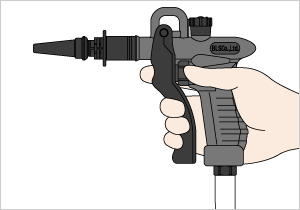

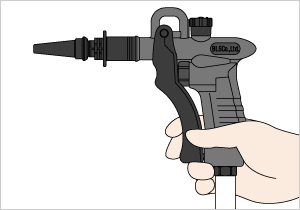

- ③ 手に馴染んで握り易いロンググリップ
-
グリップのカーブが手に馴染み、持ち易いです。
作業者への負担を減らし、作業能率をアップさせます。
用途
- [各種機械の保守・製品品質向上]
- 加工時切粉・切削屑の除去、乾燥、冷却、梱包のエアー注入など
拡張機能 (オプション)
狭所や離れた場所へのエアブロー作業をサポートします。
例）奥まった場所、立った状態での低所や高所への作業に
延長ノズル (1本)
- 長さ：150 mm/本
- 材質：POM (ジュラコン)
- 重量：30 g/本

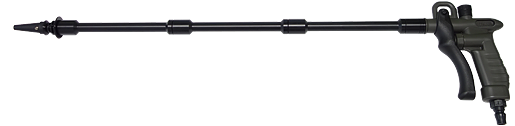

延長ノズル取付例 (3本)
(注) 延長ノズルの連結は1〜3本までにてご使用ください。
仕様
| 適応流体 | 空気 |
|---|---|
| 常用使用圧力 | 1.0 MPa 以下 |
| 使用環境温度 | 0 〜 50 ℃ |
| エア流量範囲 | 40 〜 330 ℓ/min 調整可 (0.5 MPa時) |
| 重量 | 100 g |
